HCSC系列重型環錘破碎機

HCSC系列超重型環錘式碎煤機由電動機通過液力偶合器帶動轉子轉動的。當煤塊進入到破碎腔后，被高速旋轉的錘（齒）環沖擊而被初碎，受到?jīng)_擊的煤塊高速沖向破碎板、篩板而被二次破碎，同時煤塊之間的相互撞擊、進入篩板與轉子之間的煤塊受到高速旋轉的錘（齒）環的碾軋、研磨等而產生再次破碎。已破碎的小顆粒煤塊最后從篩孔中排出破碎腔外。不能破碎的雜物，如鐵塊等，被轉子撥進盛鐵篩內。

榮譽證書

裝備實驗?zāi)芰?/span>

合作案例

產品咨詢電話：0537-2228209

立即咨詢

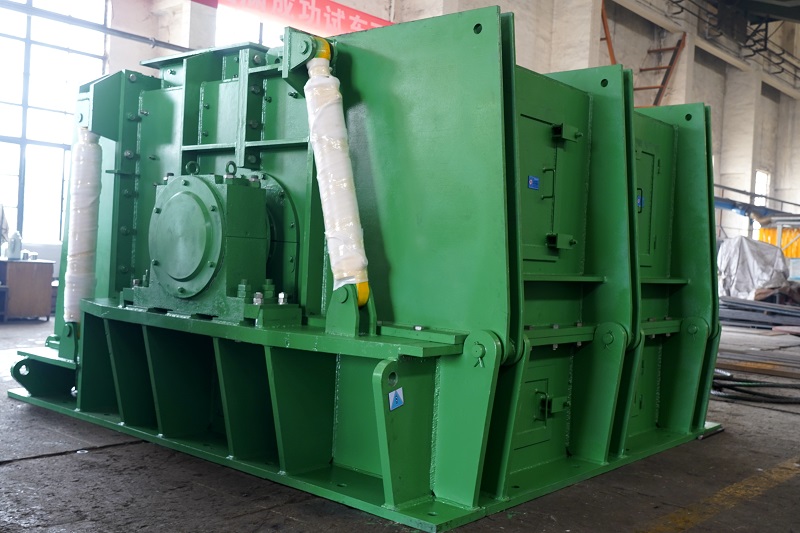

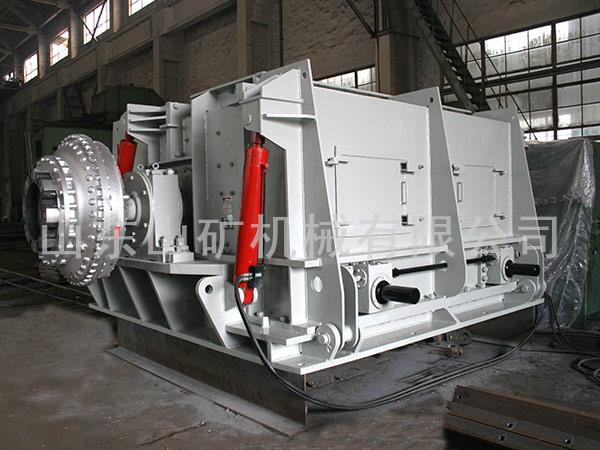

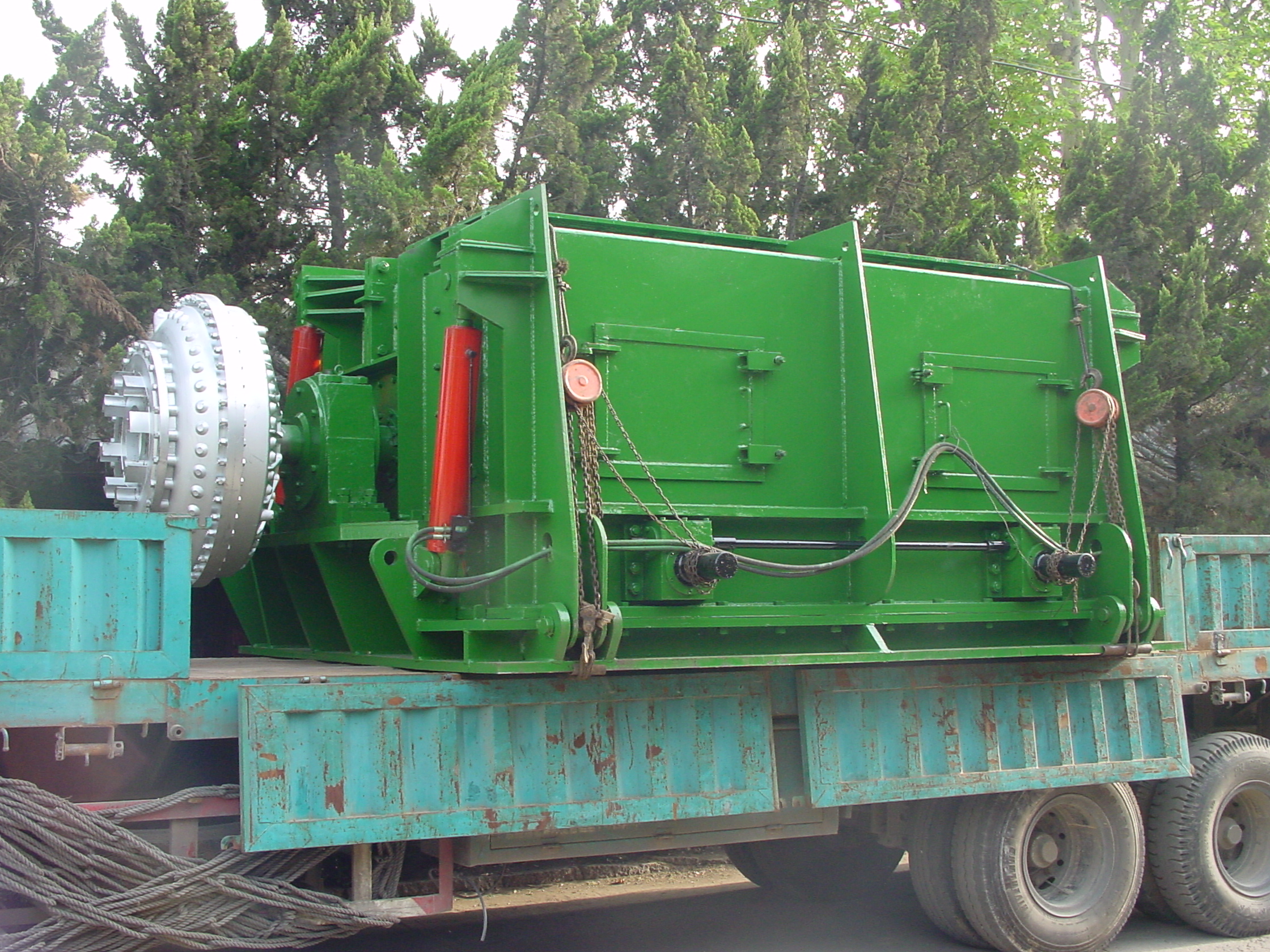

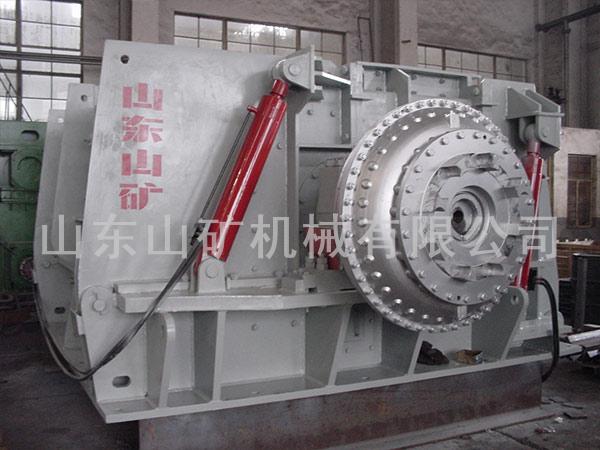

HCSC系列重型環錘破碎機

HCSC系列重型環錘破碎機

產品描述

HCSC系列重型環錘式破碎機

使用范圍

HCSC系列環錘式破碎機是從日本引進開發的新產品，適用于電廠破碎煤，產量大，達200—2000T/H，出料粒度均勻，殼體液壓開啟，檢修方便。設有測定電參數、主軸承溫度和振動值的監視盤，運行安全可靠。設有風量調節器，入料口變排風為吸風，能集中除塵，防止污染。

工作原理

煤塊進入破碎機后，在高速旋轉的環錘沖擊作用下被初碎，又以高速沖向破碎板和篩板，再次被撞碎。同時，煤塊之間也互相撞擊。被撞擊后的煤塊在環錘和破碎板、篩板之間受到剪切及碾壓作用，自上而下流動，連續破碎，達到需要的粒度后從篩孔中排出。鐵、木等雜物被環錘撥入除雜物室內，定期清理。

結構簡述

HCSC系列環錘式破碎機除具有HS系列環錘式破碎機的特點外，還有如下優點。

殼體液壓開閉，檢修極為方便。
監視盤數字顯示電參數、主軸承溫度和振動值，異常時能報警和自動停機，運行安全可靠。
該機出力大、耗電少、噪聲低、粉塵小。
能排除鐵、木等雜物。

該機主要由機體、轉子、篩板支架、同軸機構和液壓系統等組成。

機體包括下部機體、前部機體、中部機體和后部機體四部分，這四部分采用鋼板焊接而成，它們之間是通過鉸軸和螺栓連接組成一體。在機體上設置有若干個觀察門，備維修時使用。

主軸和裝配在主軸上的若干平鍵、圓盤、搖臂、隔套、環錘、環軸等構成轉子。轉子通過聯軸器與電動機軸連接在一起。為增加耐磨性，在圓盤和搖臂外緣焊有硬質合金。

篩板支架是焊接部件，用軸懸掛在機體上，并通過連軸節與同調機構鉸接，篩板支架用螺栓固定，裝有若干破碎板和篩板，撥料器篩板裝在后部體上。

同調機構由軸調節器、聯軸節、連接小軸、安全銷、擠壓等相同的兩套部件組成，用以調整篩板支架與轉子的相對位置，并且有安全保護作用。調節器由渦輪、蝸桿、長軸、聯軸套和絲杠罩組成。

為了維修方便，本機設置了液壓系統，用以開啟前部機體，伸縮篩板支架。該系統包括四個大的開啟油缸、一個支撐篩板支架的小油缸、一個活動液壓站和若干管路、管件。
